Держатель стойки Рубин
Лемкен: 612 8110
ВМРЗ: АД6-40.00.000
Описание: Держатель стойки (6128110) – узел с помощью которого стойка 4128170 Лемкен с полусферическим диском 3490467 крепиться к раме дискатора Рубин.
Применение: Установлен на дисковой бороне АДПН-3 - 24 шт., Rubin 9 Лемкен (АД-600 "Рубин"), посевных агрегатах АКПД-6Р, АПП-6Д - 48 шт.
Характеристики:
Держатели стойки (кронштейны) защищены от перегрузок прочными спиралевидными пружинами и гарантируют равномерную работу дисков в борозде даже на тяжелых почвах.
Благодаря продуманной конструкции крепления стоек, с закрепленными полусферическими дисками к раме Рубин, стойки располагаются независимо друг от друга на предварительно натянутых пружинных элементах, входящих в состав держателя стойки.
Сравнивая другие способы навешивания наглядно видно, что пружинные элементы обеспечивают постоянное оптимальное давление на диски и, тем самым, делают возможной интенсивную эксплуатацию.

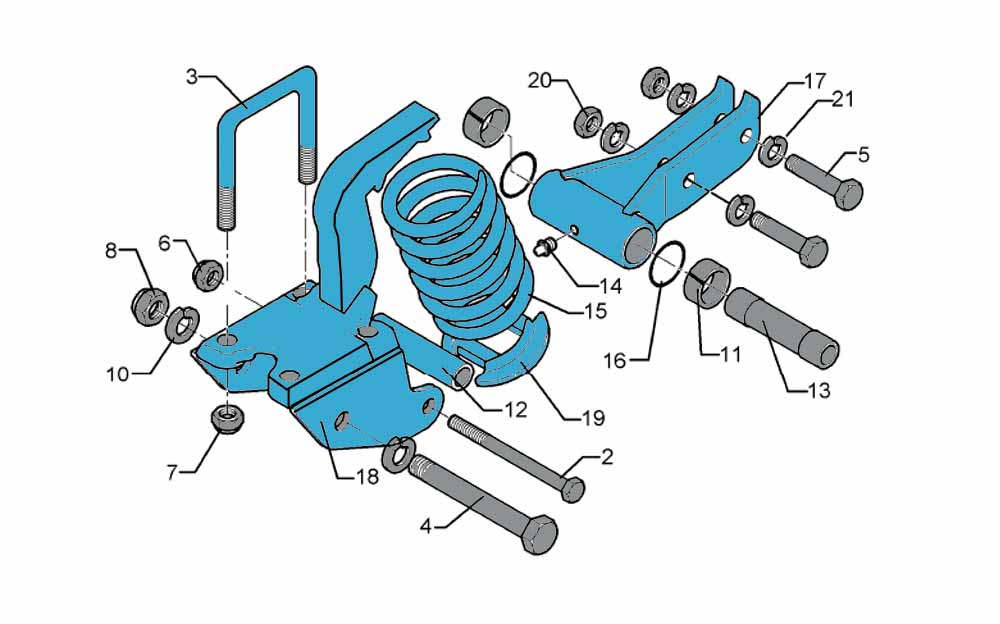

В состав узла входят детали:
| № | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ LEMKEN | НАЗВАНИЕ ДЕТАЛИ | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ ОАО «ВМРЗ» | ШТ. | ОБОЗНАЧЕНИЕ |
|---|---|---|---|---|---|
| 2 | 3014029 | Болт | 1 | M16x170-8.8 DIN 931-A | |
| 3 | 3017795 | Стремянка | АД6-40.00.004 | 2 | M16/90/135 |
| 4 | 3014523 | Болт | 1 | M20x1,5х170-10.9 | |
| 5 | 3015361 | Болт | 2 | M16х75-10.9 | |
| 6 | 3030935 | Гайка | 1 | M16-8 Zn DIN985 | |
| 7 | 3030954 | Гайка | 4 | M16 DIN6330-10 | |
| 8 | 3030977 | Гайка | 1 | M20х1,5-10 DIN 934 | |
| 10 | 3056143 | Шайба | 2 | B 17/30x3 DIN125 | |
| 11 | 3173422 | Втулка | АД6-01.00.003 | 2 | D30x38x25 |
| 12 | 3176826 | Втулка | АД6-40.00.003 | 1 | 30,0x4,5x125 |
| 13 | 3177199 | Втулка | АД6-40.00.002 | 1 | D30x20x128-2xL25 |
| 14 | 3236348 | Прес масленка | 1 | AM 10x1 DIN 71412 | |
| 15 | 3298469 | Пружина сжатия | АД6-40.00.001 | 1 | 14х97х210 |
| 16 | 3751226 | Кольцо резиновое | 2 | 46x3-80 | |
| 17 | 4128103 | Упор | АД6-40.02.000 | 1 | D15x128 60x25 Rubin-A |
| 18 | 4128110 | Кронштейн | АД6-40.01.000 | 1 | 90x90/D20x128-D18 Rubin-A |
| 19 | 4278169 | Опора | АД6-40.00.005 | 1 | D110/20x83 Rubin-9 |
| 20 | 3030971 | Гайка | 2 | M16 DIN 934-10 | |
| 21 | 3059887 | Шайба | 4 | M16 DIN 127 |
