Ступица в сборе
Лемкен: 5554502 / 5554503
ВМРЗ: Ступица в сборе АД6-50.01.000 / АД6-50.01.000-01; АД6-50.01.000 (н) / АД6-50.01.000-01(н)
Описание: Ступица в сборе (5554502/03) служит для крепления диска 3490467 к стойке и обеспечивает ему качественное вращение.
Применение: Установлена на дисковой бороне Rubin 9 (АД-600 "Рубин") - по 24 шт. (левых и правых), АДНП-3 - по 12 шт. (левых и правых), а так же посевных агрегатах АКПД-6Р по 24 шт. (левых и правых), АПП-6Д.
Характеристики:
В подшипниковых узлах полусферических дисков применяются не требующие обслуживания специальные подшипники. Это позволяет отказаться от регулярного смазывания и высококачественных подшипниковых узлов; благодаря чему значительно сокращаются затраты на обслуживание дисковой бороны Рубин от ОАО "ВМРЗ".
Оптимальную защиту подшипников от пыли и влаги снаружи обеспечивает крышка, а изнутри – специальная защитное уплотнение (манжета).
Предлагаемая нами ступица полностью готова к установке и не требует дополнительной комплектации!
Ступица в сборе АД6-50.01.000 (н) (правая) установлен европейский подшипник.
Ступица в сборе АД6-50.01.000-01 (н) (левая) установлен европейский подшипник.

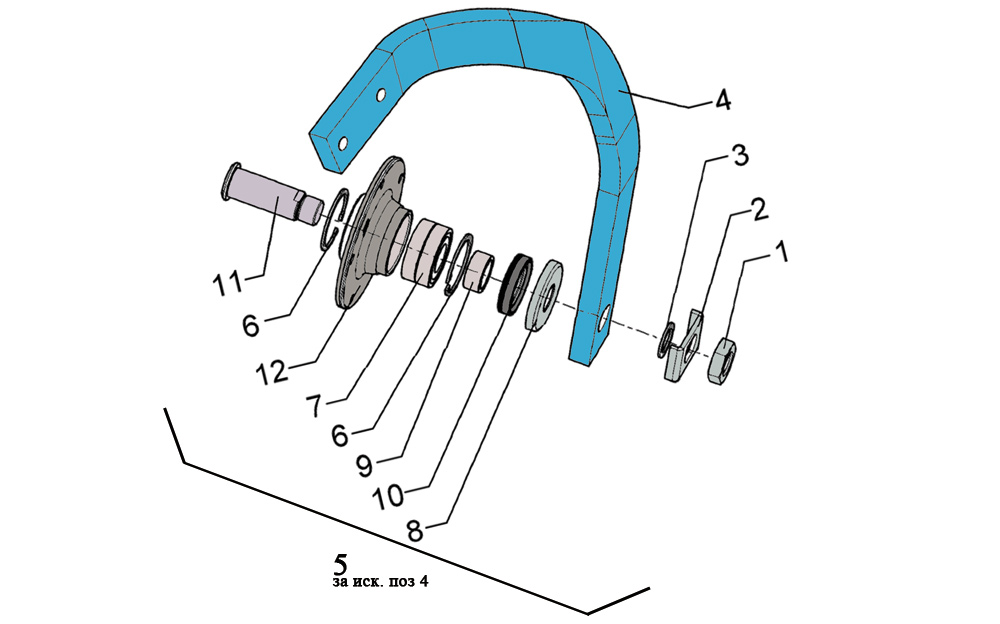

В состав узла входят детали:
| № | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ LEMKEN | НАЗВАНИЕ ДЕТАЛИ | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ ОАО «ВМРЗ» | ШТ. | ОБОЗНАЧЕНИЕ |
|---|---|---|---|---|---|
| 1 | 3030994 / 3030995 | Гайка | АД6-50.00.008-01 | 1 | M30x1,5-LH DIN439-05 Zn |
| 2 | 3051327 | Фиксатор | АД6-50.00.001 | 1 | SW30x50x5 D35 Zn |
| 3 | 3052242 | Шайба | 1 | S 30/42x2,5 DIN988 | |
| 5 | 5554503 | Cтупица в сборе | Ступица в сборе АД6-50.01.000-01 | 1 | D150 5xD12 B Rubin 9 LI |
| 6 | 3058938 | Кольцо стопорное | 2 | 72x2,5 DIN472 | |
| 7 | 3198750 | Подшипник | 1 | ||
| 8 | 3230417 | Крышка | АД6-50.00.002 | 1 | Cap D84,7/80,7/35 11,5x2 Zn |
| 9 | 3235006 | Втулка | АД6-50.00.003 | 1 | D45/35x19,5 |
| 10 | 3238301 | Сальник | 1 | RWDR 45x70x17 75 NBR 106200 | |
| 11 | 4550302 / 4550303 | Ось (Палец) | АД6-50.00.005/1 | 1 | D45/35x113 M30x1,5 LH |
| 12 | 4555140 | Корпус ступицы | АД6-50.00.004 | 1 | D178/150x58,5 5xD12 |
Ступица в сборе крепится с помощью стойки диска:
| № | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ LEMKEN | НАЗВАНИЕ ДЕТАЛИ | НОМЕР ДЕТАЛИ ПО КАТАЛОГУ ОАО «ВМРЗ» | ШТ. | ОБОЗНАЧЕНИЕ |
|---|---|---|---|---|---|
| 4 | 4128170 / 4128171 | Стойка диска | АД6-50.00.006-01 | 1 | Rubin 9 |
